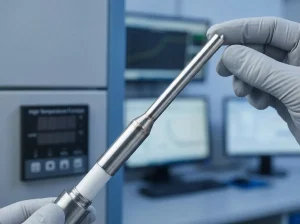

راهنمای مهندسی خرید و تشخیص اصالت ترموکوپل نوع K در صنایع حساس

خرابی یک ترموکوپل در خط تولید، فراتر از یک نقص فنی ساده، به معنای توقف ناگهانی فرآیند، هدررفت انرژی و تهدید کیفیت محصول نهایی است. برای مهندسان ابزار دقیق که با متغیرهای حساس حرارتی سر و کار دارند، تشخیص اصالت «ترموکوپل نوع K» میان انبوه قطعات غیراستاندارد بازار، مرز باریک میان پایداری سیستم و خطای مرگبار عملیاتی است. گروه صنعتی آتبین با تکیه بر دانش متالورژی و استانداردهای دقیق اروپایی، در این راهنمای تخصصی، پیچیدگی‌های انتخاب آلیاژ کرومل-آلومل، تکنیک‌های تشخیص رانش حرارتی (Drift) و الزامات فنی نصب برای دستیابی به دقیق‌ترین خروجی میلی‌ولتی را کالبدشکافی می‌کند.

تشخیص اصالت ترموکوپل نوع K از طریق تست اهمی سیم‌ها و بررسی ساختار غلاف (Protection Tube) مطابق با استانداردهای IEC انجام می‌شود. برای جلوگیری از رانش حرارتی و خطای سیگنال، انتخاب غلاف مناسب با شرایط شیمیایی محیط و استفاده از کابل‌های جبران‌ساز (Extension Grade) الزامی است. در محیط‌های پرنویز، بهره‌گیری از شیلدینگ و گراندینگ استاندارد، ضامن دقت اندازه‌گیری در بازه دمایی ۲۰۰- تا ۱۳۷۰ درجه سانتی‌گراد خواهد بود.

راهنمای مهندسی خرید و تشخیص اصالت ترموکوپل نوع K در صنایع حساس

چرا ترموکوپل نوع K انتخاب اول مهندسان ابزار دقیق است؟

در میان طیف وسیع سنسورهای حرارتی، ترموکوپل نوع K (ترکیب Chromel/Alumel) به دلیل تعادل بهینه میان عملکرد فنی، گستره دمایی و توجیه‌پذیری اقتصادی، به استاندارد طلایی صنایع مبدل شده است. برای مهندسان ابزار دقیق که با فرآیندهای حساس عملیات حرارتی، کوره‌های ذوب و سیستم‌های کنترل پیشرفته سروکار دارند، انتخاب این تیپ نه یک انتخاب سلیقه‌ای، بلکه یک ضرورت مهندسی است. این سنسور با حساسیت تقریبی ۴۱ میکروولت بر درجه سانتی‌گراد، پاسخ‌دهی خطی و قابل قبولی را در بازه دمایی گسترده ارائه می‌دهد که برای سیستم‌های اتوماسیون صنعتی و کنترلرهای PID کلاسیک، ایده‌آل محسوب می‌شود.

بررسی ویژگی‌های آلیاژی ترموکوپل نیکل کروم و نیکل آلومل

ساختار ترموکوپل نوع K بر پایه استفاده از دو آلیاژ ویژه استوار است که خواص ترموالکتریک آن‌ها، پایداری سنسور را در بلندمدت تضمین می‌کند:

پایه مثبت (Chromel/نیکل-کروم): شامل حدود ۹۰٪ نیکل و ۱۰٪ کروم است. کروم موجود در این آلیاژ نقش حیاتی در ایجاد یک لایه اکسید محافظ (Passivation layer) ایفا می‌کند که از نفوذ اکسیداسیون به عمق ساختار متریال در دماهای بالا جلوگیری می‌کند.
پایه منفی (Alumel/نیکل-آلومل): ترکیبی از ۹۵٪ نیکل، ۲٪ منگنز، ۲٪ آلومینیوم و ۱٪ سیلیکون است. افزودن آلومینیوم و سیلیکون به پایه نیکل، موجب ایجاد پایداری حرارتی بالا و ضریب دمایی بسیار دقیق (EMF) می‌شود.

این ترکیب آلیاژی خاص، ترموکوپل K را در برابر شوک‌های حرارتی مقاوم می‌سازد. در «گروه صنعتی آتبین»، ما بر اهمیت خلوص متریال در ساخت این شاخه‌ها واقفیم؛ چرا که هرگونه ناخالصی در آلیاژهای نیکل می‌تواند منجر به دریفت (Drift) در سیگنال خروجی و خطاهای مهلک در اندازه‌گیری‌های دقیق شود.

تحلیل رفتار دمای کاری ترموکوپل K و پایداری در شرایط سخت عملیاتی

ترموکوپل نوع K به واسطه قابلیت تحمل دمای کاری مستمر تا حدود ۱۱۰۰ درجه سانتی‌گراد (و بازه‌های کوتاه مدت تا ۱۲۶۰ درجه سانتی‌گراد)، به عنوان پرکاربردترین سنسور در صنایع فولاد، پتروشیمی و تولید شیشه شناخته می‌شود. با این حال، تحلیل رفتار آن در شرایط عملیاتی باید با دیدگاه مهندسی دقیق انجام شود:

مقاومت در برابر اکسیداسیون: این سنسور در محیط‌های اکسیدکننده عملکرد بسیار پایداری دارد. با این حال، در محیط‌های کاهنده (Reducing) یا حاوی گوگرد، لایه محافظ کروم می‌تواند دچار آسیب شود که منجر به کاهش طول عمر سنسور و افزایش خطای اندازه‌گیری می‌گردد.
رفتار در دماهای میانی و بالا: برخلاف برخی سنسورهای نجیب (مانند نوع R یا S)، ترموکوپل K پایداری خروجی فوق‌العاده‌ای در بازه ۲۰۰ تا ۸۰۰ درجه سانتی‌گراد دارد.
پدیده‌ی تغییرات ساختاری (Hysteresis): یکی از چالش‌های فنی در انتخاب این ترموکوپل، پدیده “نوسان کوتاه برد” (Short-range ordering) در بازه ۲۵۰ تا ۶۰۰ درجه سانتی‌گراد است. مهندسان با تجربه در طراحی سیستم‌های کنترلی خود، با کالیبراسیون دقیق دوره‌ای و استفاده از تجهیزات با متریال استاندارد، این اثر را به حداقل می‌رسانند.

در پروژه‌های حساس صنعتی، اصالت و کیفیت ساخت پروب (Probe) تعیین‌کننده خروجی نهایی است. استفاده از استانداردهای IEC 60584-1 در فرآیند تولید و تست‌های دقیق نشتی و فشار که در تجهیزات مجموعه ما اعمال می‌شود، تضمین می‌کند که رفتار دمایی سنسور مطابق با جدول ولتاژ مرجع باقی بماند و از انحرافات ناخواسته در فرآیندهای حساس حرارتی جلوگیری شود.

کالبدشکافی فنی: تشخیص اصالت و کیفیت متالورژیکی

در صنایع حساس که دقت در سیکل‌های حرارتی مستقیماً با کیفیت متالورژیکی محصول نهایی و ایمنی فرآیند در ارتباط است، انتخاب ترموکوپل نوع K (آلیاژهای Chromel-Alumel) تنها یک خرید تجهیزات نیست، بلکه یک تصمیم مهندسی استراتژیک است. تشخیص اصالت متریال در بدو ورود به سایت، برای جلوگیری از خطاهای سیستماتیک (Systematic Errors) که ناشی از ناخالصی‌های شیمیایی در رشته‌هاست، حیاتی است.

چک‌لیست تست‌های کیفی و اهمی در لحظه تحویل (جایگزین تست‌های آزمایشگاهی)

برای اطمینان از اصالت آلیاژهای NiCr (کرومل) و NiAl (آلومل) بدون نیاز به تجهیزات آنالیز عنصری مخرب، می‌توان از یک پروتکل تست سریع و معتبر در محل بهره برد:

تست مغناطیسی (Magnetic Check): در ترموکوپل‌های نوع K استاندارد، سیم منفی (Alumel) خاصیت مغناطیسی ضعیفی دارد، در حالی که سیم مثبت (Chromel) غیرمغناطیسی است. استفاده از یک آهنربای صنعتی کوچک، سریع‌ترین راه برای تفکیک پلاریته و اطمینان از ماهیت آلیاژی است.
اندازه‌گیری مقاومت الکتریکی (Loop Resistance): با استفاده از یک اهم‌متر دقیق، مقاومت شاخه‌های ترموکوپل را در طول مشخصی اندازه‌گیری کنید. مغایرت فاحش با جداول استاندارد مقاومت الکتریکی (Ohms per meter) نشان‌دهنده ناخالصی یا قطر غیر استاندارد مغزی است.
تست پیوستگی و اتصال جوش (Junction Integrity): محل اتصال گرم (Hot Junction) باید عاری از هرگونه حباب، اکسیداسیون سطحی یا ترک‌های ریز باشد. در گروه صنعتی آتبین، این جوش‌ها با تکنیک جوشکاری تخلیه خازنی (Capacitor Discharge) انجام می‌شوند تا از تغییر ساختار متالورژیکی در ناحیه اتصال جلوگیری شود.
بررسی غلاف محافظ (Sheath Verification): غلاف‌های استاندارد (نظیر Inconel 600 یا استنلس استیل ۳۱۰) باید در برابر تست‌های خمش و خراش، پایداری متالورژیکی نشان دهند. وجود لکه‌های سیاه یا پوسته‌پوسته شدن نشانه کیفیت پایین متریال و مقاومت ناچیز در برابر اکسیداسیون است.

اثرات مخرب استفاده از آلیاژهای نامرغوب بر رانش حرارتی (Drift) و عمر سیستم

استفاده از متریال‌های غیر استاندارد در ترموکوپل نوع K منجر به پدیده‌ای به نام رانش حرارتی (Thermal Drift) می‌شود. در محیط‌های اکسیداسیون بالا، اگر آلیاژ از خلوص کافی برخوردار نباشد، المان‌های تشکیل‌دهنده سیم دچار دگرگونی شیمیایی شده و خروجی میلی‌ولت (mV) سنسور در طول زمان تغییر می‌کند.

ناپایداری در منحنی کالیبراسیون: آلیاژهای نامرغوب در دمای بالای ۸۰۰ درجه سانتی‌گراد دچار اکسیداسیون سبز (Green-rot) می‌شوند که ناشی از اکسیداسیون انتخابی کروم در سیم مثبت است. این فرآیند باعث انحراف خروجی سنسور از استاندارد IEC 60584 شده و کنترلر دما را به اشتباه می‌اندازد.
کاهش طول عمر عملیاتی: در کوره‌های عملیات حرارتی، ترموکوپل‌هایی که از متریال با گرید پایین تولید شده‌اند، در برابر شوک‌های حرارتی و گازهای خورنده به سرعت دچار تردی (Embrittlement) می‌شوند. این یعنی شکست زودرس سنسور در میانه سیکل تولید و توقف ناخواسته فرآیند.
خطای بازگشت‌پذیر: برخلاف سنسورهای باکیفیت که در دماهای بالا رفتار پایدار و بازگشت‌پذیر (Reversible) دارند، سنسورهای متفرقه دچار تغییرات غیرقابل جبران در ساختار کریستالی خود می‌شوند که دقت کل سیستم کنترل ابزار دقیق را زیر سوال می‌برد.

چرا خرید ترموکوپل K از برندهای معتبر ریسک خرابی خط تولید را کاهش می‌دهد؟

تامین ترموکوپل از تولیدکنندگان معتبر و متمرکز بر تکنولوژی، تنها به معنای خرید یک قطعه نیست، بلکه بهره‌مندی از “تضمین کالیبراسیون” است. در صنایع حساس، تفاوت قیمت بین یک سنسور معمولی و یک سنسور با متریال گرید آزمایشگاهی، در برابر هزینه‌های ناشی از خرابی یک بچ (Batch) تولیدی ناچیز است.

انطباق با استانداردهای بین‌المللی: برندهای معتبر در فرآیند ساخت، استانداردهای سخت‌گیرانه‌ای نظیر تلورانس کلاس ۱ را رعایت می‌کنند. این یعنی ترموکوپل در محدوده دمایی وسیع، کمترین میزان خطا (حدود ۱.۱ درجه یا ۰.۴٪) را دارد.
پشتیبانی فنی و مهندسی معکوس: خرید از مجموعه‌هایی نظیر گروه صنعتی آتبین، این اطمینان را می‌دهد که سنسور منتخب، متناسب با شرایط اتمسفر کوره (احیایی یا اکسیدی) و نرخ تغییرات دما (Ramp rate) انتخاب شده است. مهندسی دقیقِ پروب، شامل انتخاب متریال غلاف (Sheath) مناسب، می‌تواند عمر سنسور را در دماهای نزدیک به ۱۲۶۰ درجه سانتی‌گراد (حد آستانه نوع K) به شکل چشم‌گیری افزایش دهد.
قابلیت ردیابی (Traceability): قطعات با اصالت اروپایی یا تولیدات داخلیِ مبتنی بر استانداردهای جهانی، دارای گواهی کالیبراسیون و مستندات متریال هستند که برای ممیزی‌های کیفی (ISO) در واحدهای تولیدی، ضرورت غیرقابل انکار دارند. سرمایه‌گذاری بر روی کیفیت، در واقع سرمایه‌گذاری بر روی “پایداری فرآیند” و کاهش هزینه‌های تعمیر و نگهداری (MRO) در بلندمدت است.

بررسی ویژگی‌های عملکردی و محدودیت‌های فیزیکی

ترموکوپل نوع K (متشکل از آلیاژهای نیکل-کروم یا همان Chromel و نیکل-آلومینیوم یا Alumel) به عنوان پرکاربردترین سنسور در صنایع حساس شناخته می‌شود. با این حال، درک دقیق محدوده عملکردی آن برای مهندسان فرآیند، جهت جلوگیری از خطاهای سیستماتیک و خرابی‌های زودهنگام، حیاتی است. در گروه صنعتی آتبین، ما معتقدیم که شناخت مرزهای فیزیکی سنسور، پیش‌شرط انتخاب صحیح و تضمین اصالت کالاست.

مقاومت به اکسیداسیون و خوردگی در محیط‌های صنعتی

رفتار ترموکوپل نوع K در برابر اتمسفرهای اکسید‌کننده به واسطه تشکیل لایه محافظ اکسید کروم (Chromic Oxide) بر روی سیم مثبت (Chromel) پایدار است. با این حال، مقاومت این سنسور در محیط‌های مختلف یکسان نیست:

اتمسفر اکسیدکننده: عملکرد بهینه و طول عمر طولانی در محیط‌های هوای آزاد و غنی از اکسیژن.
اتمسفر کاهنده یا سولفیده‌کننده: حضور گازهایی نظیر هیدروژن یا ترکیبات گوگردی می‌تواند باعث تخریب سریع لایه محافظ و پدیده‌ای موسوم به «سبز شدن» (Green-rot) در سنسور شود. این پدیده با اکسیداسیون انتخابی کروم رخ داده و منجر به دریفت (Drift) شدید و غیرقابل بازگشت در کالیبراسیون سنسور می‌شود.
انتخاب غلاف محافظ: برای تضمین دوام در کوره‌های صنعتی، استفاده از غلاف‌های سرامیکی (مانند آلومینا یا مولایت) یا آلیاژهای خاص (مانند Inconel 600) ضروری است. در استانداردهای تأمین قطعات توسط مجموعه ما، متریال غلاف دقیقاً بر اساس نوع اتمسفر کوره (Reducing/Oxidizing) پیشنهاد می‌گردد تا از نفوذ عوامل خورنده به مغزی ترموکوپل جلوگیری شود.

تحلیل دقیق رفتار سنسور در حداکثر دمای کاری (۱۳۷۰ درجه سانتی‌گراد)

اگرچه بازه دمایی ترموکوپل نوع K تا ۱۳۷۰ درجه سانتی‌گراد تعریف می‌شود، اما بهره‌برداری در این سقف دمایی نیازمند ملاحظات مهندسی دقیق است:

کاهش طول عمر: در دماهای بالاتر از ۱۱۰۰ درجه سانتی‌گراد، نرخ اکسیداسیون به طور نمایی افزایش می‌یابد. استفاده مداوم در حداکثر توان، منجر به کاهش ضخامت سیم (تنگ‌شدگی) و تغییر در ویژگی‌های ترموالکتریکی می‌شود.
پایداری ساختاری: استفاده از سیم‌های با قطر بیشتر (Gauge بالا) می‌تواند تا حدودی تنش‌های حرارتی را مدیریت کند، اما دقت سنسور در دماهای فوق‌العاده بالا به کیفیت آلیاژ و خلوص مواد اولیه بستگی دارد.
توصیه تخصصی: در پروژه‌هایی که دماهای بالای ۱۲۰۰ درجه سانتی‌گراد به صورت مداوم تکرار می‌شوند، مهندسان ما در آتبین، استفاده از ترموکوپل‌های نوع S یا R (پلاتین-رودیوم) را به جای نوع K پیشنهاد می‌کنند تا از تکرارپذیری فرآیند و کاهش هزینه‌های نگهداری اطمینان حاصل شود.

چالش‌های دقت در دماهای پایین و راهکارهای جبران‌سازی

ترموکوپل نوع K در بازه دمایی ۲۰۰- تا ۱۲۰۰+ درجه سانتی‌گراد دقت قابل قبولی دارد، اما در دماهای بسیار پایین (زیر صفر)، با چالش‌هایی مواجه است:

تغییرات حساسیت (Seebeck Coefficient): حساسیت این سنسور در دماهای زیر صفر کاهش یافته و غیرخطی‌تر می‌شود. علاوه بر این، پدیده هیسترزیس (Hysteresis) در رنج دمایی ۲۵۰- تا ۵۰۰ درجه سانتی‌گراد ممکن است باعث خطای خوانش شود.
جبران‌سازی اتصال سرد (Cold Junction Compensation): از آنجایی که ولتاژ تولیدی ترموکوپل تابع اختلاف دمای محل اتصال گرم و سرد است، پایدارسازی دمای محل اتصال سرد (ترمینال‌ها) با استفاده از کنترلرهای پیشرفته و دقیق (مانند محصولات JUMO) برای حذف خطاهای محیطی الزامی است.
اصالت قطعات: یکی از شایع‌ترین دلایل شکست پروژه در دماهای پایین، استفاده از کابل‌های رابط غیر استاندارد (Extension Cable) با آلیاژ نامرغوب است. گروه صنعتی آتبین با ارائه مستندات کالیبراسیون و تضمین تطابق آلیاژی (EMF Match) بین کابل رابط و سنسور، خطای اندازه‌گیری را به حداقل ممکن رسانده و اصالت عملکرد سیستم را در حساس‌ترین شرایط محیطی تضمین می‌کند.

مقایسه تخصصی: ترموکوپل نوع K در برابر سنسورهای RTD (PT100)

در مهندسی ابزار دقیق، انتخاب میان ترموکوپل نوع K و سنسورهای مقاومتی (RTD) نظیر PT100، فراتر از یک انتخاب فنی ساده است؛ این یک تصمیم استراتژیک برای تضمین پایداری و صحت داده‌ها در فرآیندهای حساس است. ترموکوپل نوع K که از آلیاژهای نیکل-کروم (Chromel) و نیکل-آلومینیوم (Alumel) تشکیل شده، به دلیل ساختار مستحکم و قابلیت تحمل دماهای بسیار بالا، در زمره پرکاربردترین سنسورها در کوره‌های عملیات حرارتی قرار دارد. در مقابل، سنسورهای PT100 که بر پایه تغییر مقاومت الکتریکی پلاتین با دما عمل می‌کنند، استانداردی برای اندازه‌گیری دقیق و خطی در بازه‌های دمایی پایین‌تر و متوسط هستند.

تقابل تکنولوژی سنسورها؛ کدام‌یک برای فرآیند حساس شما مناسب‌تر است؟

تفاوت بنیادین این دو تکنولوژی در نحوه تبدیل کمیت فیزیکی دما به سیگنال الکتریکی نهفته است. ترموکوپل نوع K بر پایه اثر «سیبک» (Seebeck Effect) عمل می‌کند که یک خروجی میلی‌ولتاژ تولید می‌نماید. این ویژگی باعث می‌شود ترموکوپل‌های K برای محیط‌های خشن، ضربات مکانیکی و ارتعاشات شدید صنعتی بسیار مقاوم‌تر از سنسورهای ظریف RTD باشند.

با این حال، در کاربردهایی که پایداری بلندمدت (Long-term Stability) و دقت خطی (Linearity) اولویت اول است، سنسورهای PT100 – به‌ویژه نمونه‌های تامین شده توسط استانداردهای جهانی نظیر JUMO که توسط گروه صنعتی آتبین در پروژه‌های اتوماسیون پیاده‌سازی می‌شوند – گزینه‌ای بی‌رقیب هستند. اگر فرآیند شما نیازمند مانیتورینگ دقیق دما در کوره‌های خلأ یا محیط‌های دارای گازهای خورنده است، مقاومت به اکسیداسیون در ترموکوپل نوع K به واسطه آلیاژهای خاص و غلاف‌های محافظ سرامیکی یا اینکونل (Inconel) اهمیت می‌یابد، در حالی که در سنسورهای RTD، احتمال خطای کالیبراسیون در دماهای بالاتر از ۶۰۰ درجه سانتی‌گراد افزایش می‌یابد.

انتخاب هوشمندانه بر اساس دقت، سرعت پاسخ‌دهی و بازه دما

برای انتخاب مهندسی دقیق، بررسی شاخص‌های عملیاتی زیر ضروری است:

تحلیل برای خریداران صنعتی:
1. سرعت پاسخ‌دهی: در فرآیندهایی که تغییرات دما لحظه‌ای است (مانند کوره‌های عملیات حرارتی سریع)، ترموکوپل نوع K به دلیل جرم حرارتی کمترِ محل اتصال، برتری مطلق دارد.
2. پایداری اکسیداسیون: در شرایط عملیاتی مداوم، اگر ترموکوپل K با متریال با خلوص بالا (مشابه استانداردهای مورد تایید آتبین) انتخاب نشود، در معرض اکسیداسیون قرار می‌گیرد. این امر در دماهای بالای ۱۰۰۰ درجه منجر به دریفت (Drift) در خروجی می‌شود.
3. دقت در بازه عملیاتی: اگر بازه کاری تجهیز شما زیر ۴۰۰ درجه سانتی‌گراد است، استفاده از PT100 با کلاس دقت A یا AA، خطای سیستم را به حداقل می‌رساند. اما برای کوره‌های صنعتی با دمای عملیاتی بالا، ترموکوپل نوع K تنها انتخاب مهندسیِ منطقی است که با استفاده از کابل‌های جبران‌ساز (Extension Cables) مرغوب، خطاهای ناشی از انتقال سیگنال را به حداقل می‌رساند.

در نهایت، تخصص در تشخیص اصالت تجهیز و تطبیق آن با منحنی‌های استاندارد ولتاژ/دما (IEC 60584)، کلید موفقیت در تضمین کیفیت خروجی صنایع حساس است. استفاده از سنسورهای اصیل اروپایی که در مجموعه آتبین به عنوان مرجع تامین قطعات در نظر گرفته می‌شوند، تضمین‌کننده تکرارپذیری فرآیندهای حرارتی شما خواهد بود.

راهنمای مهندسی انتخاب غلاف (Protection Tube) بر اساس محیط شیمیایی

در مهندسی ابزار دقیق برای صنایع حساس، ترموکوپل نوع K تنها زمانی عملکرد کالیبره و قابل اعتمادی ارائه می‌دهد که عنصر حسگر (Sensor Element) از گزند فرسایش‌های شیمیایی و تنش‌های مکانیکی در امان بماند. غلاف یا Protection Tube در واقع لایه دفاعی اولیه است که وظیفه دارد نرخ اکسیداسیون کروم در آلیاژ Chromel را در دماهای بالا کنترل کند. انتخاب نادرست متریال غلاف نه تنها منجر به دریفت (Drift) در سیگنال خروجی و کاهش دقت اندازه‌گیری می‌شود، بلکه می‌تواند در محیط‌های خورنده، باعث تخریب سریع بدنه ترموکوپل و تحمیل هزینه‌های ناشی از توقف خطوط تولید گردد.

تاثیر انتخاب غلاف در افزایش طول عمر سنسور

طول عمر ترموکوپل نوع K مستقیماً با «یکپارچگی ساختاری» غلاف گره خورده است. در دماهای عملیاتی بالای ۸۰۰ درجه سانتی‌گراد، نفوذ گازهای فرآیندی (مانند اتمسفرهای احیاکننده یا حاوی گوگرد) می‌تواند ساختار متالورژیکی سیم‌های ترموکوپل را تغییر داده و نرخ اکسیداسیون را به شدت تسریع کند. گروه صنعتی آتبین با تکیه بر استانداردهای طراحی مهندسی، بر این باور است که غلاف مناسب باید سه ویژگی کلیدی را تضمین کند:
مقاومت به نفوذپذیری (Permeability Resistance): جلوگیری از ورود گازهای سمی و بخارات شیمیایی به فضای داخلی غلاف که مانع از تغییرات شیمیایی در سیم‌های Type K می‌شود.
پایداری ابعادی در شوک حرارتی: حفظ ساختار فیزیکی بدون تغییر شکل یا ترک‌خوردگی در چرخه‌های گرمایش و سرمایش سریع.
کاهش نرخ خوردگی الکتروشیمیایی: با انتخاب آلیاژهای پیشرفته، می‌توان از واکنش‌های کاتالیزوری بین غلاف و محیط عملیاتی که منجر به تخریب جداره می‌گردد، جلوگیری کرد.

انتخاب غلاف با ضخامت و متریال مناسب، به معنای تضمین «زمان پاسخ‌دهی» (Response Time) مطلوب در کنار «دوام حداکثری» است؛ تعادلی که متخصصان ما در آتبین با لحاظ کردن پارامترهای دقیق عملیاتی، آن را برای صنایع حساس مهندسی می‌کنند.

ماتریس انتخاب متریال (استیل ۳۱۰، اینکونل، سرامیک) برای محیط‌های اسیدی و قلیایی

برای دستیابی به بیشترین کارایی در محیط‌های شیمیایی متنوع، شناخت دقیق رفتار متریال غلاف در برابر عوامل خورنده ضروری است. جدول زیر به عنوان یک مرجع مهندسی، راهنمای انتخاب متریال بر اساس نوع محیط فرآیندی ارائه می‌دهد:

تحلیل تخصصی برای انتخاب مهندسی:
محیط‌های اکسیدی: استفاده از استیل ۳۱۰ به دلیل تشکیل لایه اکسید کروم پایدار، انتخاب اقتصادی و کارآمدی است.
محیط‌های اسیدی و خورنده: در صنایعی که گازهای واکنش‌دهنده حضور دارند، اینکونل به دلیل ساختار متالورژیکی فشرده، نفوذ یون‌ها را به حداقل می‌رساند.
محیط‌های شدید با دمای بالا: زمانی که دمای عملیاتی فراتر از توان متریال‌های فلزی است، غلاف‌های سرامیکی تخصصی (با تلرانس‌های مهندسی دقیق) تنها گزینه برای حفظ طول عمر سنسورهای نوع K هستند.

تیم مهندسی آتبین با بهره‌گیری از دانش فنی در انتخاب متریال و تضمین کیفیت ساخت، همواره بر این نکته تأکید دارد که اصالت یک ترموکوپل تنها به ماهیت سیم‌های آن نیست، بلکه به هماهنگی هوشمندانه متریال غلاف با شرایط شیمیایی محیط کارخانه وابسته است. استفاده از متریال‌های غیر اصل یا نامتناسب با محیط، اولین گام در شکست سیستم‌های کنترل دماست که منجر به خطاهای غیرقابل پیش‌بینی در خروجی آنالوگ (mV) ترموکوپل می‌گردد.

تاثیر طول کابل، جبران‌سازها و نویز بر دقت اندازه‌گیری

در مهندسی ابزار دقیق، دقت اندازه‌گیری ترموکوپل نوع K (NiCr-NiAl) تنها به کیفیت سنسور وابسته نیست، بلکه به یکپارچگی مسیر انتقال سیگنال تا اتاق کنترل بستگی دارد. به دلیل ماهیت میلی‌ولت (mV) سیگنال‌های ترموکوپل، طول کابل، مقاومت اهمی مسیر و نویزهای محیطی می‌توانند خطاهای غیرقابل جبرانی در فرآیندهای حساس حرارتی ایجاد کنند. در صنایع پیشرفته، نظیر کوره‌های عملیات حرارتی که توسط گروه صنعتی آتبین طراحی و تجهیز می‌شوند، رعایت استانداردهای کابل‌کشی برای حفظ خلوص سیگنال، اصلی اجتناب‌ناپذیر است.

چرا کابل‌های رابط ترموکوپل نوع K باید از آلیاژ مشابه باشند؟

اساس عملکرد ترموکوپل نوع K بر اثر «سی‌بک» (Seebeck Effect) استوار است؛ جایی که اختلاف پتانسیل تولیدی مستقیماً با اختلاف دما بین محل اتصال گرم (Hot Junction) و محل اتصال سرد (Cold Junction) رابطه دارد. استفاده از کابل‌های مسی معمولی برای اتصال ترموکوپل به ترانسمیتر، باعث ایجاد اتصال سرد ناخواسته در محل اتصال مس به ترموکوپل می‌شود که نتیجه آن، خطای اندازه‌گیری متناسب با دمای محیط در آن نقطه است.

برای جلوگیری از این خطای فاحش، مهندسان ملزم به استفاده از کابل‌های رابط (Extension Cables) یا کابل‌های جبران‌ساز (Compensating Cables) هستند:

کابل‌های رابط (Extension): این کابل‌ها دقیقاً از همان آلیاژهای ترموکوپل (NiCr و NiAl) ساخته شده‌اند و تا دمای مشخصی دقت اندازه‌گیری را به طور کامل حفظ می‌کنند.
کابل‌های جبران‌ساز (Compensating): این کابل‌ها از آلیاژهایی با ترکیب متفاوت اما رفتاری مشابه (در بازه دمایی محدود) ساخته می‌شوند. این کابل‌ها اقتصادی‌تر بوده و برای فواصل طولانی در محیط‌های صنعتی کاربرد دارند.

نکات فنی کلیدی در انتخاب کابل:
1. استاندارد رنگ‌بندی: مطابق با استاندارد IEC 60584-3، کابل‌های ترموکوپل نوع K باید با رنگ سبز (در استاندارد بین‌المللی) شناخته شوند. عدم انطباق با این استانداردها نشان‌دهنده عدم اصالت کابل و ریسک بالای خطا در کالیبراسیون است.
2. مقاومت اهمی: افزایش طول کابل منجر به افزایش مقاومت لوپ می‌شود. با وجود امپدانس ورودی بالای تجهیزات ابزار دقیق مدرن (مانند کنترلرهای JUMO)، پیشنهاد می‌شود برای فواصل بیش از ۱۰۰ متر، از ترانسمیترهای هد-مونت (Head-mount) برای تبدیل سیگنال میلی‌ولت به ۴ تا ۲۰ میلی‌آمپر استفاده شود تا از افت ولتاژ جلوگیری گردد.

استراتژی‌های عملیاتی جهت حذف نویز الکترومغناطیسی (شیلدینگ و گراندینگ)

در محیط‌های صنعتی که تجهیزات قدرتی مانند درایوهای فرکانس متغیر (VFD)، الکتروموتورهای بزرگ و ترانسفورماتورها حضور دارند، کابل‌های ترموکوپل مانند یک آنتن عمل کرده و نویزهای فرکانس بالا (EMI/RFI) را جذب می‌کنند. این نویزها در خروجی کنترلر به صورت نوسانات دمایی (Jitter) ظاهر شده و باعث اختلال در پایداری سیستم‌های کنترل حلقه بسته می‌شوند.

برای دستیابی به استانداردهای دقت در کوره‌های صنعتی، رعایت پروتکل‌های زیر الزامی است:

استفاده از شیلد (Shielding): کابل‌های ترموکوپل باید حتماً دارای شیلد بافته‌شده یا فویل آلومینیومی باشند. شیلد باید در یک سمت (معمولاً سمت کنترلر یا PLC) به زمین الکتریکی (Earth) متصل شود تا از ایجاد «لوپ زمین» (Ground Loop) که خود منبع نویز است، جلوگیری گردد.
جداسازی مسیر کابل‌کشی: هرگز نباید کابل‌های سیگنال ابزار دقیق را در سینی‌های کابل مشترک با کابل‌های قدرت (Power Cables) قرار داد. رعایت حداقل فاصله ۳۰ سانتی‌متری یا استفاده از داکت‌های فلزی مجزا برای کابل‌های ترموکوپل، ضریب اطمینان اندازه‌گیری را به شدت افزایش می‌دهد.
اتصال زمین (Grounding): در مورد ترموکوپل‌های نوع K، انتخاب بین مدل‌های «اتصال‌یافته به غلاف» (Grounded) و «ایزوله» (Ungrounded) حیاتی است. در محیط‌های با نویز بالا، اکیداً توصیه می‌شود از سنسورهای نوع ایزوله استفاده کنید تا از هرگونه ارتباط الکتریکی بین غلاف فلزی سنسور و بدنه کوره جلوگیری شده و از ورود جریان‌های سرگردان به مدار اندازه‌گیری ممانعت به عمل آید.

تکنولوژی‌های حفاظتی ارائه شده در تجهیزات و سنسورهای عرضه شده توسط گروه صنعتی آتبین، با در نظر گرفتن همین استانداردهای مهندسی، تضمین‌کننده کمترین انحراف دمایی در شرایط سخت کاری هستند. رعایت این فاکتورهای نویزگیری، نه تنها طول عمر تجهیزات را افزایش می‌دهد، بلکه ضریب خطای سیستم در صنایع حساس را به حداقل مقدار ممکن می‌رساند.

راهنمای کاربردی خرید ترموکوپل K و بهینه‌سازی هزینه‌ها

در صنایع حساس، انتخاب ترموکوپل نوع K (کرومل-آلومل) تنها یک خرید قطعه نیست، بلکه انتخابی است که پایداری فرآیند حرارتی و دقت کالیبراسیون را در طول زمان تضمین می‌کند. با توجه به دامنه دمایی گسترده این ترموکوپل‌ها (تا ۱۲۶۰ درجه سانتی‌گراد) و مقاومت به اکسیداسیون بالای آن‌ها در محیط‌های اکسیداسیونی، اتخاذ یک رویکرد مهندسی در زمان خرید، از خرابی‌های زودرس و توقف ناخواسته خطوط تولید جلوگیری می‌کند.

انتخاب آگاهانه بین مدل‌های هددار، فلکسیبل و بایونت

تنوع ساختاری ترموکوپل‌های K بر اساس نحوه اتصال و شرایط محیطی، اولین فاکتور در کاهش هزینه‌های عملیاتی است:

مدل‌های هددار (Head-mount): این مدل‌ها دارای محفظه محافظ (Terminal Head) از جنس آلومینیوم دایکاست یا استنلس استیل هستند. برای محیط‌های صنعتی که نیاز به نصب ترانسمیتر جهت تبدیل سیگنال میلی‌ولت به جریان ۴-۲۰ میلی‌آمپر دارند، انتخاب اول محسوب می‌شوند. مقاومت مکانیکی بالای این هدها از اتصالات حساس در برابر ارتعاشات و رطوبت محافظت می‌کند.
مدل‌های فلکسیبل (MI Cable): این سنسورها با استفاده از کابل‌های معدنی (Mineral Insulated) تولید می‌شوند. انعطاف‌پذیری بالا، قابلیت تغییر شکل در زوایای تنگ و زمان پاسخ‌دهی (Response Time) فوق‌العاده سریع به دلیل قطر کم غلاف، آن‌ها را برای کاربردهای آزمایشگاهی و کوره‌های عملیات حرارتی دقیق که نیاز به سرعت انتقال حرارت بالا دارند، به گزینه‌ای ایده‌آل تبدیل کرده است.
مدل‌های بایونت (Bayonet): در سیستم‌هایی که نیاز به تماس مستقیم و فنری با سطح (Surface Contact) دارند، مانند اکسترودرها و قالب‌های تزریق پلاستیک، استفاده از اتصالات بایونت ضروری است. طراحی فنری این مدل، اطمینان می‌دهد که سنسور همواره با کمترین مقاومت حرارتی با قطعه در تماس است.

نکات طلایی در هنگام خرید ترموکوپل K: از بررسی ترانسمیتر تا نوع اتصال

خرید هوشمندانه نیازمند توجه به جزئیاتی است که مستقیماً بر خروجی ابزار دقیق تأثیر می‌گذارد:

۱. متریال غلاف محافظ (Protection Tube): برای دماهای بالا، استفاده از آلیاژهای اینکونل (Inconel 600) به دلیل مقاومت فوق‌العاده در برابر اکسیداسیون و خوردگی در دمای بالای ۱۰۰۰ درجه سانتی‌گراد توصیه می‌شود.
۲. بررسی کیفیت ترانسمیتر: در صورتی که فاصله سنسور تا سیستم کنترل (PLC/DCS) زیاد است، حتماً از ترانسمیترهای کالیبره شده با استاندارد ارتباطی HART استفاده کنید. این تجهیزات در سبد محصولات مهندسی‌ساز، نویزپذیری سیگنال میلی‌ولت را به حداقل می‌رسانند.
۳. نوع اتصال (Grounded vs. Ungrounded): برای کاهش نویز الکترومغناطیسی (EMI) در صنایع حساس، استفاده از اتصالات Ungrounded (عایق شده از بدنه) توصیه می‌شود. هرچند زمان پاسخ‌دهی کمی کندتر است، اما طول عمر سنسور و دقت خروجی در برابر نوسانات الکتریکی به مراتب بیشتر است.

تحلیل شاخص‌های کیفیت به قیمت برای کاهش هزینه‌های نگهداری (Maintenance)

پایداری (Stability) یک ترموکوپل، مهم‌ترین شاخص در کاهش هزینه‌های نگهداری است. ترموکوپل‌های K با کیفیت پایین، به سرعت دچار “دریفت” (Drift) یا انحراف دمایی می‌شوند که منجر به تغییر در خواص متالورژیکی قطعات تولیدی در کوره‌ها می‌گردد.

راهکار بهینه‌سازی هزینه در گروه صنعتی آتبین، تمرکز بر خرید قطعاتی است که با استانداردهای متریالی اروپا تولید شده و تحت آزمون‌های سخت‌گیرانه فشار قرار گرفته‌اند. اگرچه هزینه اولیه سنسورهای باکیفیت و استاندارد ممکن است بالاتر به نظر برسد، اما با کاهش نرخ خرابی، جلوگیری از تولید ضایعات (Scrap) و افزایش بازه زمانی کالیبراسیون، هزینه‌های جاری (OPEX) کارخانه را به طور چشمگیری در بلندمدت کاهش می‌دهد. سرمایه‌گذاری بر روی برندهای معتبر و تست‌شده، عملاً بیمه‌ای برای فرآیندهای تولیدی حساس شماست.

سوالات متداول مهندسی

روش‌های اطمینان از صحت عملکرد ترموکوپل نوع K پس از نصب چیست؟

پس از نصب ترموکوپل نوع K در پروسه‌های صنعتی، اولین گام جهت اعتبارسنجی، انجام تست «مقایسه مرجع» (Reference Comparison) است. با استفاده از یک کالیبراتور پرتابل با دقت بالا، ولتاژ خروجی (mV) سنسور را در نقاط دمایی مشخص اندازه‌گیری کرده و با جدول استاندارد IEC 60584-1 مطابقت دهید. علاوه بر این، بررسی «تداوم مدار» (Continuity Check) و اندازه‌گیری «مقاومت عایق» (Insulation Resistance) با مگا اهم‌متر در دمای محیط، بسیار حیاتی است. در محیط‌های صنعتی، مقاومت عایق نباید کمتر از حد استاندارد اعلام شده توسط سازنده (مانند استانداردهای JUMO) باشد؛ چرا که افت عایقی نشان‌دهنده نفوذ رطوبت یا تخریب متریال غلاف در اثر تنش‌های حرارتی اولیه است.

آیا راهی برای جلوگیری از خوردگی اتصالات در دماهای بالای ۱۰۰۰ درجه وجود دارد؟

در دماهای فراتر از ۱۰۰۰ درجه سانتی‌گراد، پدیده «اکسیداسیون سبز» (Green Rot) در ترموکوپل‌های نوع K (به دلیل اکسیداسیون انتخابی کروم در آلیاژ Chromel) یکی از عوامل اصلی تخریب است. برای مقابله با این پدیده، استفاده از غلاف‌های محافظ (Thermowells) با آلیاژهای نیکل-کروم با درصد بالای سیلیکون یا سرامیک‌های پیشرفته (مانند آلومینای با خلوص بالا) الزامی است. در گروه صنعتی آتبین، توصیه مهندسی بر این است که در اتمسفرهای خورنده، از ترموکوپل‌های نوع K با غلاف‌های دارای روکش‌های محافظ ویژه استفاده شود تا از تماس مستقیم گازهای احیاکننده با سنسور جلوگیری به عمل آید.

تفاوت کلاس‌های دقت در ترموکوپل‌ها و تاثیر آن بر صنایع حساس

استاندارد بین‌المللی IEC 60584-2 ترموکوپل‌ها را به کلاس‌های دقت ۱، ۲ و ۳ تقسیم می‌کند. در صنایع حساس (مانند عملیات حرارتی فولادهای ابزاری یا صنایع هوافضا)، انتخاب کلاس ۱ به دلیل خطای دمایی بسیار ناچیز (±1.5°C یا 0.004|t|) حیاتی است. استفاده از سنسورهای با کلاس دقت پایین‌تر در این صنایع، نه تنها باعث عدم یکنواختی در سیکل‌های حرارتی می‌شود، بلکه می‌تواند منجر به تغییر خواص متالورژیکی قطعه نهایی و در نتیجه شکست محصول گردد. تطابق کلاس دقت با نوع کنترلر (PID Controller) برای دستیابی به کمترین انحراف از ست‌پوینت (Setpoint) الزامی است.

علائم فنی خرابی سنسور پیش از توقف کامل خط تولید کدام‌اند؟

خرابی سنسور معمولاً طی یک روند تدریجی رخ می‌دهد. نشانه‌های کلیدی عبارتند از:
رانش (Drift): نمایش مقادیر دمایی غیرمنطقی که با دماسنج‌های مرجع همخوانی ندارند (ناشی از تغییرات متالورژیکی در سیم‌های ترموالکتریک).
پاسخ زمانی کند (Slow Response): افزایش زمان پاسخ‌دهی سنسور که معمولاً به دلیل خوردگی یا تجمع رسوبات روی غلاف محافظ است.
نوسانات غیرعادی: نوسان شدید در نمایشگر کنترلر که نشان‌دهنده اتصال کوتاه موقت یا قطعی در نقطه جوش (Junction) است.
مانیتورینگ مداوم «نرخ تغییرات دما» (Rate of Change) در سیستم‌های دیتالاگر، بهترین راهکار برای شناسایی این علائم قبل از وقوع توقف ناگهانی خط تولید است.

نکات کلیدی در تعویض سنسور فرسوده و تنظیم مجدد کنترلر چیست؟

هنگام تعویض ترموکوپل، علاوه بر اطمینان از کیفیت متریال سنسور جدید، باید به «جبران‌سازی اتصال سرد» (Cold Junction Compensation) توجه ویژه داشت. طول کابل جبران‌ساز باید دقیقاً با نوع ترموکوپل مطابقت داشته باشد تا از خطای EMF ناخواسته جلوگیری شود. پس از نصب، تنظیم مجدد پارامترهای کنترلر (Tuning) برای انطباق با رفتار حرارتی جدید سنسور ضروری است. استفاده از تجهیزات ابزار دقیق با استانداردهای اروپایی، مانند آنچه در سبد محصولات گروه صنعتی آتبین دیده می‌شود، تضمین می‌کند که ضریب پاسخ‌دهی و پایداری سیگنال در طولانی‌مدت حفظ شده و نیازی به کالیبراسیون‌های پی‌در‌پی در بازه‌های زمانی کوتاه نباشد.

مشاوره تخصصی و استعلام قیمت

در فرآیند انتخاب ترموکوپل‌های نوع K برای صنایع حساس نظیر کوره‌های عملیات حرارتی، ریخته‌گری دقیق و صنایع شیمیایی، تکیه بر دیتاشیت‌های عمومی کافی نیست. انحراف در خروجی میلی‌ولتاژ (mV) ناشی از ناخالصی در آلیاژهای نیکل-کروم (Chromel) و نیکل-آلومینیوم (Alumel)، می‌تواند منجر به خطاهای سیستماتیک در کنترلرهای دمایی و در نهایت خسارات سنگین به فرآیند تولید شود. با توجه به ضریب دمایی پایین و پایداری الکتروموتور نیرو (EMF) در محدوده دمایی ۱۲۶۰ درجه سانتی‌گراد، اطمینان از خلوص متریال ترموالکتریک، پیش‌شرط عملکرد بهینه سنسور است. ارزیابی دقیق مقاومت به اکسیداسیون در محیط‌های حاوی اتمسفر محافظ (Reducing) یا اکسیداسیون مستقیم، نیازمند تحلیل فنی پیش از خرید است تا طول عمر مفید سنسور (Service Life) تضمین گردد.

برای دریافت دیتاشیت فنی و خرید ترموکوپل K با اصالت آلیاژ تضمین شده، همین حالا با کارشناسان ما تماس بگیرید.

مهندسان ارشد در «گروه صنعتی آتبین» با درک الزامات استانداردهای بین‌المللی نظیر IEC 60584 و ASTM E230، آماده ارائه خدمات مشاوره مهندسی جهت انتخاب تیپ سنسور، نوع غلاف محافظ (Protection Tube) و اتصالات ابزار دقیق هستند. خرید قطعات اصلی با تکیه بر تکنولوژی‌های تحت لیسانس و همکاری با برندهای معتبر جهانی، تنها راهکار عملی برای جلوگیری از رانش (Drift) دمایی در بلندمدت است.

جهت استعلام قیمت، دریافت نقشه‌های فنی مطابق با استانداردهای ابعاد و متریال (نظیر Inconel 600 یا استنلس استیل ۳۱۰)، و همچنین بررسی گزارش‌های تست کنترل کیفیت شامل تست فشار، بررسی مقاومت عایقی در دمای بالا و کالیبراسیون دقیق، می‌توانید از مسیرهای ارتباطی زیر با تیم فنی در تماس باشید:

بررسی تطبیقی: امکان مقایسه دقیق مشخصات فنی ترموکوپل‌های تولیدی با مدل‌های اروپایی (نظیر برند JUMO).
مشاوره متریال: راهنمایی در انتخاب غلاف مناسب بر اساس محیط‌های خورنده یا دماهای بحرانی.
تضمین کیفیت: ارائه گواهی‌های اصالت کالا و نتایج آزمون‌های آزمایشگاهی بر روی آلیاژهای مصرفی.

برای بهره‌مندی از مشاوره تخصصی و دریافت پیش‌فاکتور رسمی، با دفتر مهندسی این مجموعه در ارتباط باشید تا علاوه بر حصول اطمینان از اصالت فنی سنسورها، از راهکارهای نوین ابزار دقیق در بهینه‌سازی سیستم‌های حرارتی خود بهره‌مند شوید. کارشناسان فنی ما آماده‌اند تا بر اساس داده‌های عملیاتی و منحنی‌های دماییِ واحد صنعتی شما، بهینه‌ترین سنسور را پیشنهاد دهند.
