استانداردهای سنسور حرارتی: راهنمای انتخاب و عیب‌یابی دقیق در صنعت
انحرافِ حتی یک درجه‌ای در فرآیندهای حساس عملیات حرارتی، نه تنها خروجی متریال را از استاندارد خارج می‌کند، بلکه می‌تواند منجر به بروز خطاهای آبشاری در سیستم کنترل و تحمیل هزینه‌های سنگین توقف خط تولید شود. در محیط‌های صنعتی که نویزهای الکترومغناطیسی و تنش‌های مکانیکی، دشمنان اصلی پایداری سیگنال هستند، تکیه بر سنسورهای فاقد استاندارد، قمار بر سر کیفیت نهایی است. در گروه صنعتی آتبین، ما با ترکیب دانش مهندسی دقیق و استانداردهای مرجع نظیر EN 60584، زیرساخت‌های لازم برای انتخاب، کالیبراسیون و عیب‌یابی دقیق تجهیزات حرارتی را تدوین کرده‌ایم تا خلأ موجود بین «تئوری‌های ابزاردقیق» و «عملکرد عملیاتی در محیط‌های خشن» را پر کنیم.
استانداردهای سنسور حرارتی، نظیر EN 60584، پروتکل‌های حیاتی برای تضمین دقت اندازه‌گیری و تکرارپذیری سیگنال در شرایط عملیاتی هستند. انتخاب صحیح سنسور بر اساس نوع فرآیند، اعمال تست‌های فشار غلاف برای محیط‌های خورنده و مدیریت نویز از طریق ترنسمیترهای دقیق، ارکان اصلی پیشگیری از خطای سیستم و دریفت (Drift) در عملکرد سنسورها محسوب می‌شوند. برای دستیابی به بالاترین سطح اطمینان، رعایت استانداردهای متریال و کالیبراسیون دوره‌ای، ضامن حفظ چرخه عمر و دقت تجهیزات شماست.

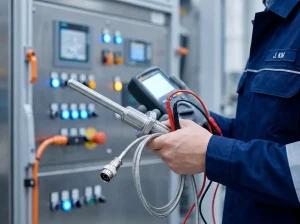

استانداردهای سنسور حرارتی راهنمای انتخاب و عیب‌یابی دقیق در صنعت
چرا رعایت استانداردهای سنسور حرارتی، نبض پایداری خطوط تولید است؟
در اکوسیستم پیچیده صنایع فرآیندی، سنسورهای حرارتی (ترموکوپل‌ها و RTDها) نه صرفاً به عنوان قطعات اندازه‌گیری، بلکه به مثابه سیستم عصبی خط تولید عمل می‌کنند. هرگونه انحراف از استانداردهای ساخت (نظیر IEC 60584 یا DIN EN 60751) می‌تواند منجر به تداخل در لوپ‌های کنترل (Control Loops) شود. رعایت دقیق استانداردهای ابزار دقیق، تضمین‌کننده «تکرارپذیری» (Repeatability) و «دقت» (Accuracy) در فرآیندهای حساس حرارتی است؛ جایی که حتی یک درجه سانتی‌گراد اختلاف در خروجی سنسور، می‌تواند منجر به تغییر متالورژیکی ناخواسته در قطعات نهایی شود.
سنسور حرارتی و نقش حیاتی آن در کاهش خطاهای عملیاتی
خطاهای عملیاتی در کوره‌های عملیات حرارتی و سیستم‌های پایپینگ معمولاً ریشه در کالیبراسیون نادرست یا انتخاب غیرمتناسب سنسور با شرایط محیطی (خوردگی، فشار بالا یا ارتعاشات) دارد. استانداردهای بین‌المللی، دستورالعمل‌های سخت‌گیرانه‌ای برای متریال غلاف (Protection Tube) و جانکشن‌های اندازه‌گیری تدوین کرده‌اند که پیاده‌سازی آن‌ها مستقیماً نرخ خطای سیستم را کاهش می‌دهد:
کاهش پدیده دریفت (Drift): سنسورهای استاندارد با بهره‌گیری از سیم‌های با خلوص بالا، پایداری سیگنال را در درازمدت تضمین می‌کنند و از فرسودگی زودرس جلوگیری می‌نمایند.
پاسخ زمانی بهینه (Response Time): استقرار سنسور بر اساس استانداردهای ابعاد و قطر غلاف، باعث می‌شود تا اینرسی حرارتی به حداقل رسیده و سیستم کنترلی در کوتاه‌ترین زمان ممکن به تغییرات دما واکنش نشان دهد.
ایزولاسیون الکتریکی: انطباق با پروتکل‌های حفاظتی، مانع از نویزپذیری سیگنال‌های آنالوگ (4-20mA) در محیط‌های با تداخل الکترومغناطیسی (EMI) شدید می‌شود.
با تکیه بر دانش فنی ارائه شده توسط مجموعه‌هایی که استانداردهای جهانی نظیر JUMO را سرلوحه طراحی خود قرار داده‌اند، استفاده از سنسورهای ساخته شده با متریال‌های ضد اکسیداسیون (مانند اینکونل یا سرامیک‌های پیشرفته)، خطای قرائت را در محیط‌های دما بالا به نزدیک صفر می‌رساند.
فراتر از عدد؛ هزینه‌های پنهان عدم انطباق با استانداردها در فرآیندهای صنعتی
نگاهِ صرف به «قیمت خرید» سنسور، یک خطای استراتژیک در مدیریت نگهداری و تعمیرات (نت) است. هزینه‌های پنهان ناشی از نادیده گرفتن استانداردهای سنسور حرارتی، عملاً در لایه‌های زیرین ساختار مالی شرکت‌ها مستتر است و شامل موارد ذیل می‌گردد:
1. ضایعات تولید (Scrap Rate): سنسوری که طبق استاندارد ملی یا بین‌المللی تست فشار و نشتی را پاس نکرده باشد، در محیط‌های تحت فشار صنعتی دچار شکستگی شده و کل یک بچ تولیدی را به دلیل خروج از محدوده دمایی استاندارد، غیرقابل استفاده می‌کند.
2. توقفات برنامه‌ریزی نشده (Downtime): خرابی زودرس سنسور به دلیل استفاده از آلیاژ نامرغوب در متریال غلاف، منجر به توقف خط تولید جهت تعویض قطعه می‌شود؛ هزینه‌ای که با خرید یک سنسور استاندارد و تست‌شده قابل پیشگیری است.
3. مصرف بی‌رویه انرژی: سیستم‌های کنترل با استفاده از داده‌های نادرست سنسور، فرمان‌های غیربهینه به مشعل‌ها یا المنت‌ها ارسال می‌کنند که نتیجه آن افزایش تصاعدی قبض‌های انرژی است.
در فرآیندهای مهندسی، استانداردها نه یک محدودیت، بلکه ابزاری برای بهینه‌سازی هزینه‌های چرخه عمر تجهیزات (LCC) هستند. بهره‌گیری از تجهیزاتی که تحت تست‌های دقیق کنترل کیفیت نظیر تست کالیبراسیون در آزمایشگاه‌های معتبر و بررسی مقاومت عایقی (Insulation Resistance) قرار گرفته‌اند، تنها راهکار اطمینان از استمرار تولید در مقیاس صنعتی است. در نهایت، پایداری یک واحد صنعتی در گرو انتخاب تجهیزاتی است که زبان استانداردهای جهانی را به خوبی درک کرده و در عمل اجرا می‌کنند.
شناخت استانداردهای ترموکوپل و الزامات ساختاری تجهیزات
در مهندسی ابزار دقیق، تکیه بر استانداردهای مرجع، تنها راه تضمینِ انطباق خروجیِ سنسور با متغیرهای واقعی فرآیند است. بدون رعایت پروتکل‌های ساختاری، حتی پیشرفته‌ترین سیستم‌های کنترل نیز با خطاهای سیستماتیک مواجه خواهند شد.
نقش استاندارد EN 60584 در تضمین دقت و کلاس‌بندی ترموکوپل‌ها
استاندارد EN 60584 به عنوان ستون فقراتِ کالیبراسیون و کلاس‌بندی ترموکوپل‌های صنعتی (از نوع K، J، T، N و…)، حدود خطای مجاز و روابط ولتاژ-دما (EMF) را تعریف می‌کند. این استاندارد، دقت سنسورها را بر اساس کلاس‌های ۱، ۲ و ۳ طبقه‌بندی می‌کند که انتخاب صحیح هر کدام، بسته به تلورانسِ مجازِ فرآیند (Process Tolerance) صورت می‌پذیرد.
کلاس ۱: بالاترین سطح دقت برای کاربردهای حساس که نیاز به کمترین انحراف از منحنی مشخصه استاندارد دارند.
کلاس ۲: استاندارد رایج در صنایع عمومی که تعادلی میان هزینه و دقت برقرار می‌کند.
در تولیدات گروه صنعتی آتبین، انطباق با EN 60584 تنها یک گزینه نیست، بلکه الزامی است تا خروجی ولتاژ سنسور در تمامی نقاط دمایی، در محدوده مجازِ خطای تعریف شده قرار گیرد. این دقت در ساخت، به‌ویژه در ترکیب با کنترلرهای باکیفیت اروپایی (مانند محصولات JUMO)، ضامن پایداری سیستم در بلندمدت است.
چرا تست فشار غلاف (Sheath Pressure Test) ضامن بقای سنسور در محیط‌های سخت است؟
در محیط‌های عملیات حرارتی تحت فشار (High-Pressure Reactors) یا سیستم‌هایی که با سیالات خورنده در تماس هستند، غلاف سنسور (Thermowell) اولین خط دفاعی است. استانداردهای مدرن، انجام «تست فشار غلاف» را برای تایید یکپارچگی متالورژیکی سنسور الزامی می‌دانند.
پیشگیری از نشت (Leakage): نفوذ گازها یا مایعات به درون غلاف، باعث اکسیداسیون سریع اتصالات جوشی و تغییر در خواص ترموالکتریک سیم‌های داخلی می‌شود.
استحکام مکانیکی: تست‌های دقیقِ گروه صنعتی آتبین بر روی غلاف‌ها، اطمینان می‌دهد که ساختار سنسور قادر است در برابر تنش‌های مکانیکی و تغییرات ناگهانی فشار بدون تغییر شکل یا ترک‌خوردگی مقاومت کند.
استفاده از آلیاژهای پیشرفته (مانند Inconel یا فولادهای نسوز ۳۱۰) در کنار تست‌های فشار دقیق، نرخ خرابی سنسورها را در شرایط کاری سخت به حداقل رسانده و نیاز به تعمیر و نگهداری پیشگیرانه را در صنایع کلیدی کشور کاهش داده است.
تحلیل تکرارپذیری اندازه‌گیری بر پایه استانداردهای ترموکوپل جهانی
تکرارپذیری (Repeatability) به توانایی سنسور برای ارائه نتایج یکسان در اندازه‌گیری‌های متوالی تحت شرایط عملیاتی مشابه اشاره دارد. این پارامتر، برخلاف «دقت» که به انحراف از استاندارد می‌پردازد، بیانگر ثباتِ عملکردی سنسور در طول زمان است.
استانداردهای بین‌المللی با تمرکز بر متریالِ سنسور (مقاومت در برابر خستگی حرارتی یا Thermal Fatigue)، راهکارهایی را برای بهبود تکرارپذیری ارائه می‌دهند:
1. همگنی متریال (Homogeneity): جلوگیری از وجود ناخالصی در آلیاژهای ترموکوپل که باعث ایجاد ولتاژهای مزاحم (Parasitic EMF) در طولِ سیم می‌شود.
2. ایزولاسیون الکتریکی: استفاده از سرامیک‌های با خلوص بالا (MgO یا Al2O3) برای جلوگیری از نشت جریان و تداخل الکتریکی که مستقیماً تکرارپذیری اندازه‌گیری را مختل می‌کند.
با تکیه بر این تحلیل‌های فنی، گروه صنعتی آتبین با بهره‌گیری از دانش مهندسی و تجهیزات پیشرفته آزمایشگاهی، تضمین می‌کند که سنسورهای عرضه‌شده نه تنها در اولین روز بهره‌برداری، بلکه پس از هزاران سیکل کاری، همچنان قابلیت اطمینان و تکرارپذیری بالایی را در سیستم‌های اتوماسیون صنعتی به نمایش بگذارند.
انتخاب هوشمندانه تجهیزات؛ بهینه‌سازی نسبت ارزش به هزینه
سرمایه‌گذاری در سنسورهای حرارتی فراتر از خرید یک قطعه مصرفی است؛ این تصمیم مستقیماً بر «دقت کنترل فرآیند» و «طول عمر تجهیزات گران‌قیمت» تأثیر می‌گذارد. در رویکرد مهندسی، بهینه‌سازی هزینه به معنای خرید ارزان‌قیمت نیست، بلکه به معنای انتخاب دقیق‌ترین تجهیز متناسب با چرخه عمر سیستم است تا از هزینه‌های پنهانِ خرابی (Downtime) و خطاهای اندازه‌گیری جلوگیری شود.
چرا برخی سنسورها گران‌ترند؟ تحلیل استانداردهای متریال و عملکرد
تفاوت قیمت در سنسورهای صنعتی اغلب ریشه در متریال غلاف (Sheath)، خلوص المان حسگر و فرآیندهای کالیبراسیون دارد. سنسورهای باکیفیت، از آلیاژهایی مانند Inconel 600 یا استیل 310 استفاده می‌کنند که در دماهای بالا دچار اکسیداسیون یا خزش (Creep) نمی‌شوند.
خلوص المان: در سنسورهای RTD (مانند Pt100)، پلاتین به کار رفته باید دارای خلوص ۹۹.۹۹٪ باشد تا منحنی مقاومت-دما دقیقاً مطابق استاندارد IEC 60751 باقی بماند.
ایزولاسیون: استفاده از سرامیک‌های High-Purity در داخل غلاف برای جلوگیری از نشت جریان و تداخل الکترومغناطیسی (EMI)، عاملی است که هزینه تولید را افزایش داده اما دقت سیستم را تضمین می‌کند.
در گروه صنعتی آتبین، با بهره‌گیری از تکنولوژی‌های برندهای مرجع اروپایی، فرآیندهای تست دمایی با دستگاه‌های مرجع انجام می‌شود تا اطمینان حاصل شود که خروجی سنسور در تمام محدوده کاری، خطایی فراتر از تلورانس مجاز کلاس A یا AA نداشته باشد.
ملاحظات خرید برای محیط‌های خورنده، لرزشی و میدان‌های مغناطیسی
انتخاب سنسور بدون توجه به شرایط محیطی، اتلاف سرمایه است. در محیط‌های صنعتی، سنسورها با چالش‌های فیزیکی و شیمیایی متعددی روبرو هستند:
محیط‌های خورنده: استفاده از ترموول‌های (Thermowell) ساخته شده از متریال Hastelloy یا پوشش‌های PTFE برای مقابله با اسیدها و بازهای تهاجمی الزامی است.
تنش‌های لرزشی: برای محیط‌های دارای ارتعاشات مکانیکی (مانند توربین‌ها یا کوره‌های دوار)، طراحی سنسور باید از نوع «Mineral Insulated» (MI) باشد که در آن المان حسگر توسط پودر فشرده اکسید منیزیم تثبیت شده تا از شکستگی‌های داخلی جلوگیری شود.
تداخل مغناطیسی: در مجاورت کوره‌های القایی، شیلدینگ (Shielding) استاندارد و استفاده از ترانسمیترهای ایزوله برای جلوگیری از القای نویز الکتریکی بر روی سیگنال ۴-۲۰ میلی‌آمپر یک ضرورت فنی است.
رعایت استانداردهای مناطق خطرناک (ATEX/IECEx) برای محیط‌های انفجاری
در صنایع نفت، گاز و پتروشیمی، سنسورهای حرارتی باید دارای گواهینامه‌های ایمنی ذاتی (Intrinsically Safe) باشند. تجهیزات مورد تایید ATEX و IECEx به گونه‌ای طراحی می‌شوند که در صورت بروز خطای الکتریکی یا اتصال کوتاه، انرژی حرارتی یا جرقه تولید شده کمتر از آستانه اشتعال گازهای محیط باشد (Ex i).
استفاده از محفظه‌های ضدانفجار (Flameproof – Ex d) نیز در مناطقی که احتمال تجمع گازهای اشتعال‌زا وجود دارد، استانداردی غیرقابل‌مذاکره است. تامین تجهیزات از تامین‌کنندگان معتبری که مستندات انطباق (DoC) با استانداردهای حفاظتی را ارائه می‌دهند، نه تنها الزامی قانونی است، بلکه ریسک فجایع صنعتی را به حداقل می‌رساند.
استراتژی «جایگزینی هوشمند» (Drop-in Replacement) برای کاهش هزینه‌های تعمیرات
یکی از راهکارهای کلیدی در مدیریت هزینه‌های نگهداری (MRO)، استفاده از استراتژی جایگزینی هوشمند است. به جای تعویض کامل سیستم ابزار دقیق هنگام بروز خرابی، می‌توان از سنسورهایی با مشخصات ابعادی و فنی استاندارد (مانند سنسورهای استاندارد شده توسط شرکت‌های پیشرو در صنعت ابزار دقیق) استفاده کرد که بدون نیاز به تغییر در زیرساخت (Modification) یا پنل‌های کنترل، در محل نصب شوند.
| پارامتر کلیدی | اهمیت در کاهش هزینه |
|---|---|
| استاندارد اتصالات (Head Type) | امکان تعویض سریع سنسور بدون نیاز به تغییر در مسیر کابل‌کشی |
| طول غلاف (Insertion Length) | تطبیق با ابعاد تجهیز موجود جهت حذف نیاز به تغییرات مکانیکی |
| خروجی ترانسمیتر (4-20mA/HART) | سازگاری کامل با سیستم‌های PLC/DCS موجود در سایت |
گروه صنعتی آتبین با درک نیاز صنایع به پایداری تولید، خدمات مهندسی معکوس و تامین قطعات جایگزین مطابق با بالاترین استانداردهای جهانی را ارائه می‌دهد تا علاوه بر افزایش بهره‌وری فرآیند، هزینه‌های ناشی از توقفات ناخواسته به حداقل برسد.
مدیریت چالش‌های فنی: از نویز الکترومغناطیسی تا اتصال استاندارد به سیستم کنترل
در محیط‌های صنعتی که در آن‌ها کوره‌های عملیات حرارتی و تجهیزات اتوماسیون با توان بالا فعال هستند، پایداری سیگنال سنسورهای حرارتی یک چالش مهندسی اساسی است. انحراف در خروجی سنسور نه تنها باعث کاهش کیفیت محصول نهایی می‌شود، بلکه می‌تواند منجر به خطاهای سیستماتیک در کنترلرهای PID شود. پیاده‌سازی استانداردهای بین‌المللی در نصب و سیم‌کشی، خط دفاعی اول در برابر تداخلات مخرب محیطی است.
تکنیک‌های شیلدینگ و غلبه بر نویز (EMI) در سیم‌کشی سنسورهای حرارتی
تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) در خطوط تولید، بزرگترین دشمن دقت در اندازه‌گیری دما هستند. برای غلبه بر این پدیده، رعایت اصول زیر طبق استانداردهای IEC 60584 و IEC 60751 الزامی است:
استفاده از کابل‌های شیلددار زوج‌تابیده (Twisted Pair): سیم‌های ترموکوپل یا RTD باید حتماً از نوع شیلددار باشند تا میدان‌های مغناطیسی مزاحم را خنثی کنند.
زمین کردن یک‌طرفه (Single-Point Grounding): برای جلوگیری از تشکیل حلقه‌های زمین (Ground Loops) که منجر به القای نویز ۶۰ هرتز در سیگنال می‌شود، شیلد کابل باید تنها در یک نقطه (معمولاً در سمت سیستم کنترل یا PLC) به زمین متصل گردد.
جداسازی مسیر کابل‌کشی: رعایت فاصله ایمن (حداقل ۳۰ سانتی‌متر) بین کابل‌های سنسور و کابل‌های قدرت (Power) که حامل جریان‌های بالا هستند، طبق استانداردهای EMC ضروری است.
استفاده از گلندهای استاندارد: استفاده از گلندهای فلزی با کیفیت بالا که شیلد کابل را به‌طور کامل با بدنه تابلو هم‌پتانسیل می‌کند، از نفوذ نویز در محل اتصال به باکس سنسور جلوگیری می‌کند.
اتصال به PLC؛ نقش ترنسمیترهای جریان به ولتاژ در حفظ دقت سیگنال
در فواصل طولانی میان محل نصب سنسور و ورودی PLC، افت ولتاژ روی کابل‌های مسی (مخصوصاً در RTDهای دو سیمه) باعث ایجاد خطای اندازه‌گیری می‌شود. برای حفظ یکپارچگی سیگنال، انتقال از حالت ولتاژی (میلی‌ولت) به حالت جریانی (4-20mA) راهکار استاندارد صنعتی است.
مزیت انتقال جریانی: جریان ۴ تا ۲۰ میلی‌آمپر نسبت به افت ولتاژ و نویزهای محیطی مصونیت بسیار بالاتری دارد. در این سیستم، ترنسمیتر با تبدیل دقیق مقدار مقاومت سنسور (در Pt100) یا ولتاژ ترموکوپل به جریان، امکان انتقال سیگنال تا فواصل بسیار طولانی را بدون افت دقت فراهم می‌کند.
استاندارد ایزولاسیون: در سیستم‌های پیچیده که احتمال اختلاف پتانسیل بین زمین‌های مختلف وجود دارد، استفاده از ترنسمیترهای ایزوله (Galvanically Isolated) ضروری است. این ترنسمیترها که توسط شرکت‌های پیشرو نظیر JUMO عرضه می‌شوند، مانع از انتقال نوسانات الکتریکی به کارت‌های ورودی آنالوگ PLC شده و از آسیب دیدن سیستم کنترل جلوگیری می‌کنند.
جبران‌سازی (Compensation): با استفاده از ترنسمیتر، امکان کالیبراسیون در محل فراهم شده و می‌توان خطاهای ناشی از مقاومت کابل (Lead Resistance) را به صورت نرم‌افزاری یا سخت‌افزاری صفر کرد.
مدیریت چرخه عمر: کالیبراسیون دوره‌ای و تحلیل دریفت (Drift) بر اساس استانداردهای سنسور حرارتی
هر سنسور حرارتی به دلیل قرارگیری در معرض شرایط محیطی، شیمیایی و تنش‌های حرارتی (Thermal Cycling)، دچار پدیده‌ای به نام دریفت (Drift) یا تغییر در کالیبراسیون می‌شود. مدیریت علمی این چرخه، مستلزم برنامه عملیاتی مدون است:
| نوع سنسور | علت اصلی دریفت | بازه پیشنهادی کالیبراسیون |
|---|---|---|
| ترموکوپل (Type K/S/N) | اکسیداسیون و ناخالصی در آلیاژ | هر ۶ تا ۱۲ ماه |
| RTD (Pt100/Pt1000) | تنش مکانیکی و نفوذ رطوبت | هر ۱۲ تا ۲۴ ماه |
تحلیل دریفت: بررسی نمودارهای تاریخی دما در سیستم‌های ثبت داده (Data Logger) به مهندسان این امکان را می‌دهد تا روند انحراف سنسور را پیش از رسیدن به نقطه بحرانی تشخیص دهند. اگر در یک دمای ثابت، مقدار خروجی سنسور نسبت به مقادیر مرجع (Reference Sensor) به تدریج تغییر می‌کند، این یک نشانه هشدار برای جایگزینی یا کالیبراسیون مجدد است.
استانداردهای مرجع: مطابق با پروتکل‌های آزمایشگاهی، هر سنسور باید در دو نقطه دمایی (نقطه انجماد آب و نقطه مرجع بالا) با استفاده از تجهیزات کالیبراتور خشک (Dry Block) تست شود. گروه صنعتی آتبین با درک اهمیت تداوم تولید، بر استفاده از قطعاتی با پایداری طولانی‌مدت تاکید داشته و تست‌های کنترل کیفیت نظیر تست نشتی (Leak Test) را برای اطمینان از سلامت غلاف‌های محافظ در برابر خوردگی اتمسفر کوره انجام می‌دهد تا حداقل انحراف در طول چرخه عمر تجهیز تضمین گردد.
راهنمای عیب‌یابی تخصصی و تست‌های میدانی
در محیط‌های صنعتی که کوچک‌ترین انحراف دمایی می‌تواند منجر به کاهش کیفیت محصول نهایی یا آسیب‌های جبران‌ناپذیر به تجهیزات شود، تسلط بر فرآیندهای عیب‌یابی سنسورهای حرارتی یک ضرورت عملیاتی است. متخصصان گروه صنعتی آتبین با تکیه بر دانش فنی حاصل از همکاری با شرکای تراز اول اروپایی، پروتکل‌های زیر را به عنوان مرجع تست میدانی برای مهندسان ابزار دقیق پیشنهاد می‌دهند.
ریشه‌یابی خرابی بر اساس انحراف از استاندارد EN 60584
استاندارد EN 60584 مرجع اصلی تعیین مشخصات ولتاژی و تلورانس‌های ترموکوپل‌های صنعتی است. اولین گام در عیب‌یابی، مقایسه خروجی سنسور با جداول مرجع میلی‌ولت (mV) این استاندارد است. انحراف در قرائت معمولاً ناشی از عوامل زیر است:
رانش (Drift) ساختاری: اکسیداسیون تدریجی یا تغییر ترکیب آلیاژی در سیم‌های ترموکوپل که باعث ایجاد ولتاژ خطا می‌شود. در صورت مشاهده اختلاف فراتر از کلاس‌های تلورانس استاندارد، سنسور باید مطابق با تست‌های کالیبراسیون آتبین مورد ارزیابی مجدد قرار گیرد.
اثر ناهمگنی (Inhomogeneity): ایجاد تغییر در ساختار متالورژیکی سیم در نقاطی که دچار تنش حرارتی شدید شده‌اند. برای شناسایی این مورد، کافی است سنسور را در یک حمام حرارتی (Dry Block) با دمای ثابت قرار دهید و در حین اندازه‌گیری، سنسور را به آرامی در طول غلاف جابه‌جا کنید؛ هرگونه نوسان ناگهانی در خروجی، نشان‌دهنده ناهمگنی سیم است.
خطاهای اتصال کوتاه داخلی: نشت جریان بین دو پایه سنسور به دلیل خرابی عایق سرامیکی که منجر به گزارش دمایی پایین‌تر از واقعیت (به دلیل کاهش مقاومت در لوپ) می‌شود.
تفکیک خطای سنسور از سیم‌کشی و کنترلر؛ پروتکل‌های عیب‌یابی سریع
برای جلوگیری از تعویض قطعات سالم و اتلاف هزینه‌های عملیاتی، تفکیک دقیق منبع خطا حیاتی است. استراتژی پیشنهادی برای مهندسان سیستم‌های کنترل به شرح زیر است:
۱. تست شبیه‌سازی (Simulation): سنسور را از ترمینال ورودی کنترلر جدا کرده و یک شبیه‌ساز دقیق (Calibrator) را به ورودی کنترلر متصل کنید. اگر مقدار نمایش داده شده توسط کنترلر دقیقاً مطابق با سیگنال شبیه‌ساز باشد، سلامت کنترلر و ماژول ورودی تأیید می‌شود.
۲. تست حلقه (Loop Test): با استفاده از یک مولتی‌متر با دقت بالا (حداقل ۴.۵ رقم)، ولتاژ یا مقاومت خروجی را مستقیماً از انتهای سیم سنسور (نزدیک به ترمینال‌های ورودی PLC یا کنترلر) اندازه‌گیری کنید. اگر مقدار قرائت شده با مقدار اندازه‌گیری شده در محل نصب سنسور متفاوت است، سیم‌کشی، نویزهای الکترومغناطیسی (EMI) یا اتصالات سست (High Resistance Joints) عامل اصلی افت سیگنال هستند.
۳. بررسی اثر امپدانس: سنسورهای RTD (مانند Pt100) به مقاومت سیم‌کشی بسیار حساس هستند. در سیستم‌های دو سیمه، طول مسیر می‌تواند خطای قابل توجهی ایجاد کند. در صورت بروز خطا، از پل وتستون یا تبدیل سیستم به سه سیمه استفاده کنید تا اثر مقاومت سیم‌های واسط حذف شود.
چک‌لیست سلامت‌سنجی ترموکوپل‌ها و RTDها در شرایط عملیاتی
برای حفظ دقت سیستم‌های ابزار دقیق در کوره‌های عملیات حرارتی، چک‌لیست زیر باید به صورت دوره‌ای توسط تیم‌های نگهداری و تعمیرات اجرا شود:
تست عایقی (Insulation Resistance): در دمای محیط، مقاومت بین سیم‌ها و غلاف (Sheath) را با مگا اهم‌متر (معمولاً ۵۰ تا ۱۰۰ ولت DC) اندازه بگیرید. مقاومت کمتر از ۱۰۰ مگا اهم (در دمای اتاق) نشان‌دهنده نفوذ رطوبت یا تخریب اکسید منیزیم (MgO) داخل سنسور است.
بررسی یکپارچگی غلاف (Thermowell Integrity): بازدید چشمی غلاف‌ها برای یافتن علائم خوردگی شیمیایی، سایش مکانیکی یا تغییر شکل‌های ناشی از تنش حرارتی. در فرآیندهایی که فشار سیال بالاست، تست نشتی (Leak Test) مطابق با استانداردهای فشارسنجی آتبین الزامی است.
پایداری اتصالات ترمینال: اطمینان از اکسید نشدن اتصالات در هد (Head) سنسور؛ وجود لایه اکسید می‌تواند مانند یک دیود عمل کرده و باعث ایجاد نویز و قرائت‌های غلط شود.
تطبیق منحنی دمایی: برای RTDها، بررسی مطابقت منحنی مقاومت-دما با استاندارد IEC 60751. استفاده از سنسورهای باکیفیت تحت لیسانس و استانداردهای اروپایی، مانند آنچه در تجهیزات ارائه شده توسط گروه صنعتی آتبین دیده می‌شود، انحرافات آماری در این تست‌ها را به حداقل می‌رساند.
جدول راهنمای مقایسه‌ای: انتخاب سریع بر اساس دقت و کاربرد
انتخاب سنسور حرارتی مناسب، فراتر از یک خرید ساده، یک تصمیم مهندسی است که مستقیماً بر پایداری پروسه و دقت کنترل حرارتی کوره‌ها و تجهیزات ابزار دقیق تأثیر می‌گذارد. در طراحی سیستم‌های صنعتی، تطابق سنسور با استانداردهای بین‌المللی نظیر IEC 60751 (برای RTDها) و IEC 60584 (برای ترموکوپل‌ها) الزامی است. جدول زیر با هدف ساده‌سازی فرآیند تصمیم‌گیری برای مهندسان فرآیند تنظیم شده است:
| نوع سنسور | رنج دمایی استاندارد | دقت (Accuracy) | زمان پاسخ‌دهی | کاربرد اصلی |
|---|---|---|---|---|
| Pt100 (Class A) | -200 تا +600 °C | بسیار بالا (±0.15 °C) | متوسط | کالیبراسیون و صنایع حساس |
| Type K (NiCr-Ni) | -200 تا +1250 °C | متوسط (±2.2 °C) | سریع | کوره‌های عملیات حرارتی |
| Type S (Pt/Rh-Pt) | 0 تا +1600 °C | بسیار بالا | کند | پایش دقیق دمای مذاب/کوره |
| Type J (Fe-CuNi) | -40 تا +750 °C | خوب (±1.1 °C) | سریع | صنایع پلاستیک و خلأ |
دسته‌بندی سنسورها بر اساس نوع خروجی، دقت و سازگاری با سیستم‌های کنترلی
دقت در انتخاب سنسور زمانی محقق می‌شود که ساختار خروجی تجهیز با معماری سیستم کنترل (PLC/DCS) کاملاً هم‌سو باشد. در گروه صنعتی آتبین، ما معتقدیم که ادغام سنسور با سیستم‌های کنترلی باید مبتنی بر پروتکل‌های استاندارد و با حداقل نویزپذیری الکترومغناطیسی باشد.
۱. سنسورهای مقاومتی (RTD/Pt100):
این سنسورها به دلیل خطی بودن منحنی مشخصه (R-T)، برای کاربردهایی که نیازمند پایداری بلندمدت و تکرارپذیری بالا هستند، اولویت دارند. سنسورهای کلاس A که با متریال با خلوص بالا تولید می‌شوند، کمترین ضریب خطای حرارتی را در سیستم‌های کنترلی ایجاد می‌کنند. از منظر سازگاری، استفاده از پیکربندی‌های سه یا چهار سیمه، تأثیر مقاومت سیم‌های رابط را خنثی کرده و دقت اندازه‌گیری را تضمین می‌کند.
۲. سنسورهای ترموالکتریک (ترموکوپل‌ها):
زمانی که فرآیند عملیات حرارتی در محدوده‌های دمایی فراتر از حد مجاز RTDها قرار دارد، ترموکوپل‌ها به دلیل ماهیت مولد ولتاژ (اثر سیبک)، جایگزین اصلی هستند. در انتخاب ترموکوپل، توجه به “کد رنگی” طبق استاندارد IEC 60584 و تطبیق آن با ماژول ورودی آنالوگ کنترلر از اهمیت بالایی برخوردار است. برای محیط‌های خورنده یا دارای فشار بالا، بهره‌گیری از غلاف‌های سرامیکی یا آلیاژهای خاص (مانند اینکونل) مطابق با استانداردهای تست نشتی و فشار، یک ضرورت مهندسی است.
۳. سازگاری با سیستم‌های کنترل هوشمند:
تجهیزات ابزار دقیق مدرن نیازمند مبدل‌های (Transmitters) دقیق هستند که خروجی‌های سنسور را به سیگنال‌های استاندارد 4-20mA یا پروتکل‌های دیجیتال نظیر HART تبدیل کنند. ادغام قطعات اروپاییِ تحت لیسانس با دانش فنی بومی در تجهیزات آتبین، این اطمینان را می‌دهد که سنسور شما، فارغ از نوع خروجی، در بهینه‌ترین حالتِ امپدانس و با کمترین میزان “Load Error” با سیستم کنترل صنعتی شما ارتباط برقرار می‌کند. انتخاب دقیق براساس کلاس دقت سنسور، نه تنها عمر مفید تجهیزات ابزار دقیق را افزایش می‌دهد، بلکه هزینه‌های نگهداری و عیب‌یابی دوره‌ای را به شکلی محسوس کاهش می‌دهد.
سوالات متداول در مورد استانداردهای سنسور حرارتی
آیا استاندارد EN 60584 شامل تمامی تیپ‌های رایج ترموکوپل (K, J, T و…) می‌شود؟
استاندارد بین‌المللی EN 60584 (که معادل IEC 60584 است)، مرجع اصلی تعیین مشخصات فنی و جداول میلی‌ولتاژ برای ترموکوپل‌هاست. پاسخ کوتاه این است که بله؛ این استاندارد تمامی تیپ‌های رایج و پرکاربرد صنعتی از جمله Type K، J، T، E، N، R، S و B را پوشش می‌دهد. این استاندارد نه تنها روابط ولتاژ-دما را تعریف می‌کند، بلکه تلورانس‌های مجاز (Class 1, 2, 3) را نیز برای تضمین دقت اندازه‌گیری در فرآیندهای حساس صنعتی تعیین می‌نماید. در گروه صنعتی آتبین، تمامی ترموکوپل‌های تولیدی یا تامین شده از برندهای معتبری همچون JUMO، دقیقاً مطابق با جداول مرجع این استاندارد کالیبره شده‌اند تا انطباق کامل با تجهیزات ابزار دقیق و کنترلرهای دما حاصل گردد.
چرا تست فشار غلاف (Sheath Pressure Test) معیاری کلیدی برای طول عمر سنسور است؟
در محیط‌های صنعتی که سنسور در تماس مستقیم با سیالات تحت فشار یا اتمسفرهای خورنده قرار دارد، یکپارچگی ساختاری غلاف (Thermowell/Protection Tube) حرف اول را می‌زند. تست فشار غلاف فراتر از یک بررسی ظاهری است؛ این آزمون تضمین می‌کند که سنسور در برابر تنش‌های مکانیکی و نفوذ عوامل اکسیدکننده یا خورنده مقاوم است. کوچک‌ترین نشت در محل جوش یا اتصال فلنج می‌تواند منجر به نفوذ گازها و تخریب زودرس المنت حساس داخل سنسور شود. تجهیزات تست فشار ما در آتبین، با شبیه‌سازی شرایط بحرانی محیطی، اطمینان حاصل می‌کنند که غلاف‌های محافظ سنسورها، طول عمر عملیاتی پیش‌بینی شده را تحت فشارهای عملیاتی بالا حفظ می‌کنند.
تاثیر استفاده از ترنسمیتر بر کاهش خطاهای ناشی از نویز الکترومغناطیسی چیست؟
ترموکوپل‌ها و RTDها سیگنال‌های ضعیفی (میلی‌ولت یا اهم) تولید می‌کنند که در محیط‌های صنعتی مملو از اینورترها، موتورهای سنگین و کابل‌های فشار قوی، مستعد دریافت نویز الکترومغناطیسی (EMI) و تداخل رادیویی (RFI) هستند. ترنسمیترها با تبدیل این سیگنال‌های حساس به سیگنال استاندارد ۴ تا ۲۰ میلی‌آمپر (آنالوگ) یا پروتکل‌های دیجیتال (مانند HART یا PROFIBUS)، نقش یک فیلتر حفاظتی را ایفا می‌کنند. استفاده از ترنسمیتر نه تنها افت سیگنال در فواصل طولانی را به حداقل می‌رساند، بلکه با حذف نویزهای محیطی، دقت نهایی قرائت دما را به شدت افزایش می‌دهد. متخصصان ما پیشنهاد می‌کنند در پروژه‌های اتوماسیون با نویز بالا، حتماً از ترنسمیترهای صنعتی با ایزولاسیون گالوانیک استفاده شود.
تفاوت‌های استانداردی کالیبراسیون در RTDها نسبت به ترموکوپل‌ها چیست؟
تفاوت بنیادی در ماهیت فیزیکی آن‌هاست؛ RTDها (مانند Pt100) بر اساس تغییر مقاومت الکتریکی و ترموکوپل‌ها بر اساس اثر سیبک (ولتاژ تولیدی) کار می‌کنند. استاندارد کالیبراسیون RTDها (IEC 60751) بر مبنای مقاومت در نقطه صفر درجه سلسیوس و ضریب دمایی (Alpha=0.00385) تنظیم می‌شود، در حالی که استاندارد ترموکوپل‌ها (IEC 60584) بر مبنای جداول ولتاژ در دماهای مختلف است. در فرآیند کالیبراسیون صنعتی، RTDها اغلب به دلیل پایداری بالاتر در بازه‌های دمایی پایین تا متوسط، نیاز به بازرسی‌های دوره‌ای دقیق‌تری برای بررسی تغییرات مقاومت (Drift) دارند، در حالی که در ترموکوپل‌ها تمرکز اصلی بر سلامت نقطه اتصال (Junction) و عدم خوردگی متریال در دماهای بسیار بالا است.
آیا استانداردهای سطح بالاتر سنسور، همیشه تضمین‌کننده بازدهی بیشتر در هر پروژه‌ای هستند؟
لزوماً خیر. انتخاب سنسور باید بر اساس “نیاز فرآیندی” (Process Requirement) باشد، نه صرفاً بالاترین کلاس استاندارد. استفاده از یک سنسور با کلاس دقت فوق‌بالا (مثلاً کلاس AA در RTD) در فرآیندی که بازه تلورانس کنترلی آن بسیار وسیع است، صرفاً هزینه‌های سرمایه‌ای را بدون تغییر در کیفیت محصول نهایی افزایش می‌دهد. هنر مهندسی در گروه صنعتی آتبین، انتخاب سنسوری است که علاوه بر رعایت استانداردهای ایمنی و متریالی لازم، با شرایط محیطی (دما، فشار، خوردگی) سازگار باشد و توجیه‌پذیری اقتصادی پروژه را نیز حفظ کند. استانداردها باید به عنوان “حداقل‌های لازم برای اطمینان” در نظر گرفته شوند، نه به عنوان تنها معیار انتخاب، چرا که شرایط خاص هر سایت صنعتی (Site-specific conditions) نیازمند نگاه مهندسی ویژه است.
جمع‌بندی و مشاوره فنی برای تجهیز خطوط تولید
انتخاب سنسور حرارتی فراتر از تطبیق ساده یک رنج دمایی است؛ این فرایند مستلزم تحلیل دقیق شرایط فرایندی (Process Conditions)، سازگاری متالورژیکی غلاف محافظ (Thermowell) با محیط خورنده یا پرفشار، و انطباق با استانداردهای بین‌المللی نظیر IEC 60584 برای ترموکوپل‌ها و IEC 60751 برای RTDها است. در خطوط تولیدی که تلرانس‌های دقیق حرارتی نقش تعیین‌کننده‌ای در کیفیت محصول نهایی و کاهش ضایعات دارند، استفاده از سنسورهایی که فاقد گواهینامه‌های کالیبراسیون و تست‌های دقیق کنترل کیفیت (مانند تست دی‌الکتریک و تست نشتی هیدروستاتیک) هستند، می‌تواند منجر به توقف‌های ناخواسته خط تولید و خروج فرایند از کنترل کیفی شود. بهینه‌سازی سیستم‌های ابزار دقیق، نه تنها بر افزایش طول عمر سنسور، بلکه بر پایداری سیگنال خروجی و کاهش خطاهای غیرخطی (Non-linearity) در انتقال داده به PLC یا سیستم‌های کنترل متمرکز است.
